تشخیص وجود نشتی در مسیر عبور لوله‌های زیر زمینی
یادآوری: منظور از لوله‌های زیر زمینی در این نوشتار، لوله‌هایی است که پس از قرارگیری در داخل کانالها، روی آنها با خاک پوشانده میشود.

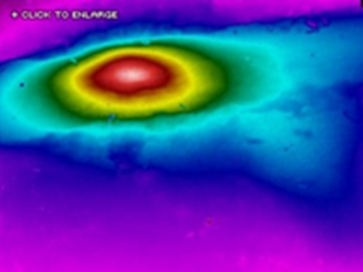

بروز نشتی یکی از مشکلات پرتکرار در لوله‌های زیر زمینی است. چنانچه شرایط کار مهیا باشد، تکنیک بازرسی ترموگرافی می‌تواند در تشخیص وجود نشتی در مسیر عبور لوله‌های زیر زمینی سرد و گرم مورد استفاده قرار گیرد. در صورت وجود نشتی در لوله‌های مدفون شده در زیر خاک، سیال به محیط اطراف محل نشتی نفوذ کرده و گسترش می‌یابد. چنانچه دمای سیال نشت یافته به میزان کافی بالا یا پایین باشد، موجب تغییر دما و الگوی حرارتی نواحی اطراف محل نشتی خواهد شد. الگوی حرارتی نشتی در لوله‌های زیر زمینی معمولاً بصورت الگوهای نا منظم و در اطراف محل نشتی آشکار میشود. امکان تشخیص وجود نشتی در لوله‌های زیر زمینی به عواملی بستگی دارد که مهمترین آنها به شرح زیر میباشند:
- دمای سیال عبوری از لوله‌ها
- ساختار بدنه و نوع پوشش محافظ سطح لوله‌ها
- عمق محل قرارگیری لوله‌ها نسبت به سطح زمین
- نوع و جنس پوششی (خاک) که لولو‌ها در زیر آن مدفون شده اند.
- میزان رطوبت موجود در خاک
- نوع پوشش سطح زمین (آسفالت، سنگفرش و یا . . .)

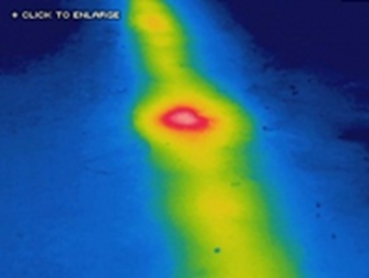

بهترین زمان جهت انجام بازرسی ترموگرافی لوله‌ها یا همان خطوط انتقال سیالات زیر زمینی، ساعات میانی شب و در شرایط هوای آرام و بدون وزش باد است. در شب هنگام، تاثیر انرژی حرارتی خورشید و پدیده انعکاس نیز به کمترین میزان خواهد رسید. بازرسی را میتوان در شرایط پیاده، از روی خودرو و یا بصورت هوایی انجام داد. در حین بازرسی بایستی برای دوربین ترموگرافی فوکوس و فاصله مناسبی را در امتداد مسیر عبور لوله‌های زیر زمینی در نظر گرفت. در مسیرهای داغ معمولاً الگوی حرارتی یکسان و در امتداد مسیر عبور لوله‌ها بیانگر سلامت سیستم پایپینگ است. الگوهای حرارتی بی قائده و نامنظم که تناسبی با مسیر عبور لوله‌ها ندارند، موارد احتمالی وجود نشتی بوده و بایستی علامتگذاری شده و محل آنها خاک برداری شده و سطوح لوله در این نواحی بازدید گردد.
